ГИДРАВЛИЧЕСКАЯ СИСТЕМА ДВУХДВИГАТЕЛЬНОГО САМОЛЕТА

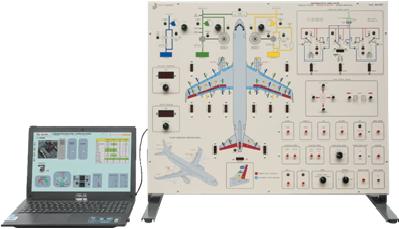

Обучающий тренажер по гидравлической системе двух-двигательного самолёта мод. AQ-2/EV входит в гамму дидактического оборудования, предназначенного для получения базовых знаний в сфере систем гражданских самолётов. В состав обучающего тренажёра входит панель, управляемая компьютером, с нанесённой схематической шелкографией для четкого определения составляющих элементов. При помощи цветов и оттенков выделены функциональные группы и особые аспекты системы, а подсвечивающиеся индикаторы и дисплей позволяют оценить состояние системы. На мониторе компьютера отображается информация о состояниях (парковка, ВСУ…), что позволяет непрерывное наблюдать за системой. Оперативные условия устанавливаются непосредственно студентом благодаря программному обеспечению.

ПРОГРАММА ОБУЧЕНИЯ:

1.  ГЕНЕРАЦИЯ ДАВЛЕНИЯ:

• Насос с приводом от двигателя Т(Engine Driven Pump) зелёный гидроконтур

• Насос с приводом от двигателя (Engine Driven Pump) жёлтый гидроконтур

• Электронасос (Motor driven pump) голубой гидроконтур

• Агрегат передачи давления (Power Transfer Unit) зелёный контур-жёлтый контур

2.  НАКОПЛЕНИЕ ДАВЛЕНИЯ:

• Аккумулятор контура 1

• Аккумулятор контура 2

• Аккумулятор контура 3

3.  ГИДРАВЛИЧЕСКИЕ ИСПОЛНИТЕЛЬНЫЕ МЕХАНИЗМЫ

Зелёный контур

• закрылки, гироскопический компас, интерцепторы, рулевой механизм переднего шасси

Голубой контур

• интерцепторы, гироскопический компас, элеваторы

Жёлтый контур

• элеваторы, интерцепторы, убирающееся посадочное шасси

4.  НАБЛЮДЕНИЕ И СИМУЛЯЦИЯ СИСТЕМЫ

5.  СОСТОЯНИЯ

• Земля

• Взлёт

• Полёт

• Посадка

6.  КОНФИГУРАЦИИ

• Запуск ВСУ

• Активация гидронасосов

• Активация электронасосов

• Автоматический агрегат передачи давления

• Контроль угла поворота колеса (Pedal disc)

• Контроль 5-ти положений ЗАКРЫЛКОВ/ПРЕДКРЫЛКОВ

• Контроль полёта 6-ю кнопками

• Уменьшение скорости и ручной тормоз

• Аварийные ситуации по гидравлической причине (PTU, RAT …)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

В состав системы входят:

• Панель с нанесенной цветной шелкографией

• Кнопки и включатели для выбора условий функционирования

• Визуализация состояний системы посредством индикаторов и дисплея

• Визуализация параметров на мониторе компьютера благодаря программному обеспечению и графике высокого разрешения (LabVIEW)

• Подсоединение к ПК через порт USB

Электропитание: 230 Vca 50 Гц монофаза 50 ВА

(отличные напряжение и частота отдельно по запросу)
