Фильтры верхних и нижних частот с использованием универсального интерфейса
Принцип

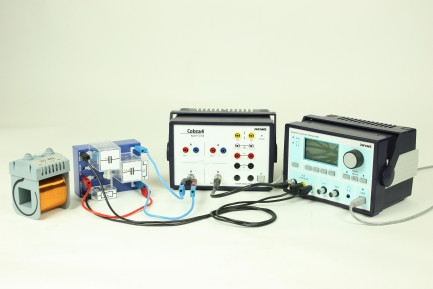

Исследуются характеристики катушки, конденсатора, омического сопротивления, а также комбинации этих компонентов в зависимости от частоты. Определяется также фазовый сдвиг фильтров в зависимости от частоты.
Преимущества
-
Простая и очень понятная установка: необходимо всего несколько компонентов
-
Экономия средств: нет необходимости в дополнительном источнике питания
-
Простое выполнение: все предварительные настройки уже подготовлены
-
Программное обеспечение одновременно контролирует все устройства
-
Экспериментальный набор оборудования позволяет выполнить эксперименты по электричеству и электронике
Задание
- Определите отношения выходного напряжения к входному напряжению с
-
Сеть RC / CR,
-
Сеть RL / LR,
-
Сеть CL / LC,
-
Две CR-сети, соединенные последовательно
-
Определите сдвиг фаз в сети RC / CR.
-
Определите сдвиг фаз с двумя последовательно соединенными сетями CR.
Получите понимание о
-
электрическая цепь
-
сопротивление
-
емкость
-
индуктивность
-
конденсатор
-
катушка
-
сдвиг фаз
-
фильтр
-
законы Кирхгофа
-
диаграмма Боде
Независимое от операционной системы программное обеспечение входит в комплект поставки, компьютер необходимо приобрести дополнительно.
