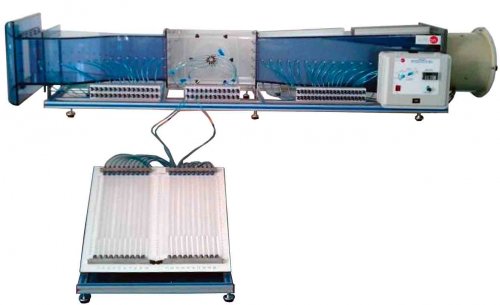

Аэродинамическая труба, 50 x 250 мм
и с несжимаемым дозвуковым потоком. Воздух всасывается вентилятором с регулируемой скоростью, расположенным на выходном конце туннеля. Несколько моделей и Доступны аксессуары, позволяющие всесторонне изучить дозвуковую аэродинамику. Блок включает в себя несколько туннельных секций. На входе в туннель встроены губки и секция, чтобы уменьшить перепад давления и помехи в потоке. 8: 1 коэффициент сжатия и отлично изученная контурная кривая сжатия обеспечивают хорошо развитый поток воздуха через рабочую зону. Рабочая зона расположена после сокращения. Это участок постоянного сечения, на котором собираются модели для испытаний, а Размеры поперечного сечения больше, чем у моделей. Это сделано из PMMA, чтобы позволить наблюдать за моделями. Этот раздел включает в себя статическая трубка Пито в верхней части для изучения статического давления, динамического давления и общего давления. Диффузор включен в выходное отверстие туннеля, чтобы избежать возникновения турбулентности, которая может привести к повреждению текущего качества на рабочая зона. Осевой вентилятор, расположенный на выходном конце туннеля, обеспечивает более равномерный профиль скорости в рабочей зоне. Электронный Консоль содержит контроллер для осевого вентилятора. Существует шестьдесят подходящих отводов для измерения давления (вдоль туннеля и в разных моделях). Блок включает в себя
Двадцать трубок водяного манометра для измерения статического давления. Модели установлены на круглом люке (200 мм) и соединены с рабочей зоной для герметизации отверстия. Они защищены ручками на боковой стенке рабочей зоны.
