Лаборатория проектирования цифровых устройств

Лабораторная платформа из 12 встроенных приборов  предназначена для проведения лабораторных и исследовательских работ по ряду учебных дисциплин и научных направлений.

• габаритные размеры (345x280x80) мм

• масса 1,9 кг

• наличие драйвера от производителя под графическую среду разработки, дающий возможность конфигурировать работу отдельных измерительных каналов и определять функциональность системы в целом

• сопряжение с ПК по интерфейсу USB 2.0

• программируемый источник питания ( ±12В, 10бит)

• Цифровой мультиметр (постоянный, переменный ток/напряжение, сопротивление, ёмкость, индуктивность, диодные измерения)

• 1-канальный функциональный генератор (синус, меандр, треугольник, ±5В, 5 МГц, 10 бит)

• анализатор динамических сигналов (разрешение по частоте программно контролируемое: 200, 400, 800, 1600, 3200 линий; частотный диапазон до 50 МГц)

• анализатор АЧХ/ФЧХ цепей (1Гц…5МГц)

• анализатор двух-, трехполюсников

• анализатор импеданса

• 2 счетчика разрядностью 32 бита

• 2-ухканальный генератор сигналов произвольной формы (2,8МГц, 16 бит, ±10В, ±5В)

• 24 линии цифрового ввода/вывода, 15 программируемых цифровых линий

• ЦАП 16 бит, 2 канала, 2,8 МГц, ±10В

• АЦП 16 бит, 16 каналов, 1,25 МГц, ±10В

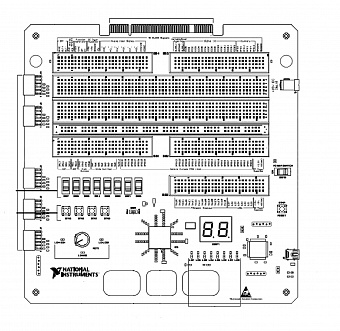

Макетная плата с ПЛИС и наборным полем

Плата практикума предназначена для установки в лабораторную платформу NI ELVIS II

• габаритные размеры (210х220х35) мм

• масса 0,3 кг

• ПЛИС Spartan 3E с ядром Xilinx XC3S500E-4FTG256C

• генератор опорной частоты 50 МГц

• ЦАП, 4 канала, 12 бит

• АЦП, 2 канала, 12 бит

• 8 светодиодных индикаторов, 8 DIP-переключателей, 4 кнопки, семисегментный цифровой дисплей, поворотный энкодер, 6 разъемов расширения (12 линий)

• пространство макетирования для ПЛИС и пространство макетирования для NI ELVIS II

• отладочный интерфейс USB

• программное обеспечение практикума включает среду программирования ПЛИС Xilinx ISE (VHDL/Verilog)
