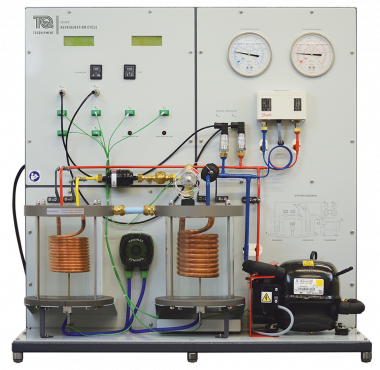

Цикл заморозки TecQuipment (Великобритания)
ЦИКЛ ЗАМОРОЗКИ
Этот простой блок цикла заморозки помогает студентам изучать этапы охлаждения на начальном уровне. Учащиеся узнают о графиках давления-энтальпии и используют их для определения коэффициента производительности (COP), перегрева и переохлаждения в результате изменений энтальпии.
Холодильный контур оснащен манометрами высокого и низкого давления, реле давления, смотровым стеклом, осушителем фильтра и клапаном TEV. Схема также включает датчики давления, которые подключаются к контрольно-измерительным приборам.
Змеевики испарителя и конденсатора погружены в резервуары источника тепла и радиатора для наглядной демонстрации практического теплового насоса. Небольшой насос обеспечивает циркуляцию воды между источником тепла и раковиной для экспериментов в стационарном состоянии.
Позволяет изучить:
- Использование P-h Chart
- Определение коэффициента производительности (КС)
- Определение перегрева и переохлаждения
- Основной энергетический баланс холодильного цикла
- Определение изоэнтропической и неизоэнтропической эффективности стадии сжатия
- Влияние температуры источника тепла и радиатора на КПД
