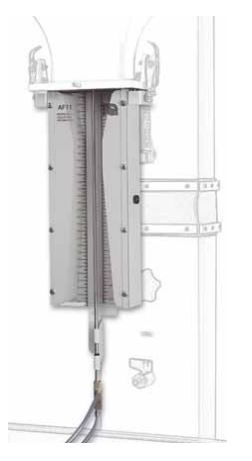

Уравнение Бернулли
Позволяет студентам измерять распределение давления в конвергентно-расходящемся канале.
- Один из восьми экспериментальных модулей который подходит для модульного расходомера воздуха (AF10)
- Быстро и просто иллюстрирует работу уравнения Бернулли для воздуха и его ограничения, обусловленные эффектом пограничного слоя
- Быстроразъемные муфты для быстрого и надежные соединения под давлением с AF10
- Прозрачной стороной повернут к воздуховоду, так что профиль пробной насадки и положение статической трубы Пито можно увидеть четко.
Результаты обучения:
- Подтверждение уравнения Бернулли
- Использование статической трубки и водяного манометра Пито
Этот экспериментальный модуль иллюстрирует уравнение Бернулли как нанесенный на конвергентно-расходящийся канал. Статическая трубка Пито измеряет как общее давление, так и статическое давление независимо. Труба проходит по оси канала и подключается к манометру AF10a (вспомогательный) через гибкие трубы, оснащенные быстросъемными муфтами.
